Schon mehrfach hatte ich in Möbel- und Leuchtenabteilungen mit den kleinen Halogenleuchten geliebäugelt, die oberhalb von Bildern oder Vitrinen angebracht dieselben anstrahlten. Mir selbst dagegen ist beim Blick auf die Preisschilder meist das Strahlen vergangen :-(

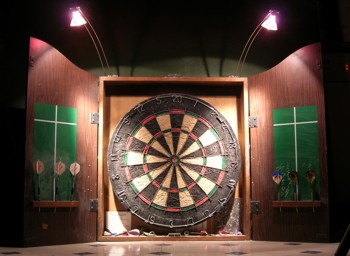

Beim Dart-Werfen traf ich meist nur in so fern ins Schwarze, als die Scheibe in einer ziemlich finstere Ecke hing.
Dem abzuhelfen entschloss ich mich, das Leuchtenthema auf eine eigene Art zu lösen und üerlegte mir die folgende Bastelei.
|
Grundausrüstung ist ein Halogen-Seilsystem. Diese gibt es im Komplettset, wenn man ein Angebot erwischt schon für knapp unter 10 Euro beispielsweise in Baumärkten.
Das ist dann auch schon der größte Brocken: Dazu kommt noch ein Riegel Lüsterklemmen, jedoch die größere Ausführung als die, die man zum Anschluß einer gewöhnlichen Deckenleuchte verwendet.
Dazu noch ein oder zwei Schrauben je Leuchte. Die Länge der Schrauben hängt davon ab, wo die Leuchten montiert werden sollen
Spannschlösser, Seilklemmen, Haken und Dübel sind beim Set dabei, werden aber nicht benötigt. |
Als erstes wird je Leuchte vom Lüsterklemmen-Riegel ein 3er-Klemmenblock abgetrennt. Durch die äußeren beiden Klemmen werden nun die Stäbe der Halogenleuchten durchgeführt.
Auf der gegenüberliegenden Seite der Klemme muß der Stab so weit überstehen, dass später noch eine Seilklemme daran moniert werden kann.
|
Danach nächstes werden die Stäbe zurechtgebogen. Zuerst der Winkel, in dem sie späteren Befestigungspunkt wegstehen sollen.
Am Besten verwendet man eine Rundzange, damit die Stäbe nicht knicken oder gar brechen.
Wenn man möchte, kann man auch die Stäbe im Ganzen ein wenig in Bogenform biegen.
|
Nachdem die Stäbe gebogen sind werden die Reflektorlampen eingesetzt und festgeschraubt.
Die Lampe ist jetzt schon fertig und sollte bereits an ihren Bestimmungsort gehalten werden.
Wenn etwas nicht passt und nachzubiegen ist, hat man jetzt die letzte Gelegenheit.
|
Nach dieser "Anprobe" wird die Leuchte montiert.
Hierzu wird einfach der Klemmenblock an den Stegen zwischen den Einzelklemmen festgeschraubt.
Mit wieviel Schrauben sei freigestellt: Mit nur einer kann man die Leuchte noch drehen, allerdings unerwünschter Weise sie sich mitunter auch von selbst.
Mit zwei Schrauben ist sie endgültig fixiert, dafür ist aber auch die Stabilität höher.
|
Nach dem mechanischen Teil geht's an's elektrische. Aus den runden Klemmen des Seilsystems werden die spitzen Schrauben herausgedreht.
Die Klemme des Seilsystems wird danach mit der Bohrung auf den überstehenden Teil der Leuchtenstä,be an den Lüsterklemmen geschoben.
Anschließend wird das Kunststoffummantelte Seil in den Spalt der Selsystemklemme gelegt und ganz nach unten gedrückt.
Abisolieren ist nicht erforderlich: Die Schraube, die jetzt wieder in die Seilsystemlemme eingedreht wird, durchbohrt mit ihrer Spitze den Kunststoffmantel des Seils und sorgt so für elektrische Verbindung.
Weleche Kabel wohin kommen, da kann man jetzt wieder nach der Montageanleitung des Sets vorgehen, auch wenn das Seil nicht straff gespannt ist sondern lose liegt.
|
Zum Abschluß fehlt nur noch der Anschluß: Nämlich der am Transformator. Letzter hat (nur) an einer Seite einen Block mit zwei Klemmen. Die beiden Seilenden müssen etwa einen halben Zentimeter von ihrer Kunststoffummantelung befreit werden.
Die blanken Enden des Seils kommen jetzt jedes in eine Klemme und werden festgeschraubt.
|
|
